বিপজ্জনক এলাকার জন্য হিটিং কেবল কীভাবে চয়ন করবেন: জোন, টি-ক্লাস এবং শিথ গাইড

আপনি প্রায় প্রতিটি বিপজ্জনক-এলাকা গরম করার তারের সিদ্ধান্তকে চারটি প্রশ্নের মধ্যে সংকুচিত করতে পারেন: এলাকার শ্রেণিবিন্যাস কী অনুমতি দেয়, তারের কোন তাপমাত্রা শ্রেণির অধীনে থাকতে হবে, এটিকে কী দায়িত্ব পালন করতে হবে এবং সমাপ্তি এবং নিয়ন্ত্রণগুলি কেবলের মতো একই অনুমোদন বহন করে কিনা। তাদের সেই ক্রমে উত্তর দিন এবং শর্টলিস্ট সাধারণত দুই বা তিনজন প্রার্থীর কাছে চলে যায়।

একটি 6-ইঞ্চি কনডেনসেট লাইন বিন্দু তৈরি করে। এটির একটি 80 ডিগ্রি সেলসিয়াস তাপমাত্রা বজায় রাখা প্রয়োজন, বছরে দুবার 150 ডিগ্রি সেলসিয়াস স্টিম-আউট দেখা যায়, একটি আইআইবি গ্যাস গ্রুপ এবং একটি টি3 ক্লাস সহ একটি জোন 1 এলাকায় বসে এবং 320 মিটার চলে। একটি সত্য পরিবর্তন এবং উত্তর পরিবর্তন. স্টিম-আউট 200 ডিগ্রি সেলসিয়াসে বাড়ান এবং খনিজ-অন্তরক তারের একমাত্র নিরাপদ বিকল্প হয়ে ওঠে। দৌড়টি 3 কিমি পর্যন্ত প্রসারিত করুন এবং ত্বকের প্রভাব ট্রেসিং প্রতিযোগিতা শুরু করে।

দ্য ফোর ডিসিশন, ইন দ্য অর্ডার দ্যাট ম্যাটারস

আপনি একটি ক্যাটালগ খোলার আগে এই চারটি ফিল্টার প্রয়োগ করুন, কারণ প্রতিটি তাদের যোগ করার পরিবর্তে বিকল্পগুলি সরিয়ে দেয়।

1. এলাকা শ্রেণীবিভাগ এবং গ্যাস বা ধুলো গ্রুপ. জোন 1, জোন 2, গ্রুপ এবং ডাস্ট রেটিং ঠিক করে যে আদৌ কি ইনস্টল করা যেতে পারে।
2. তাপমাত্রা শ্রেণী এবং সর্বাধিক প্রক্রিয়া তাপমাত্রা। এটি কেবল পাইপের জন্য নয়, কেবলের খাপের জন্য পৃষ্ঠের তাপমাত্রার সিলিং সেট করে।
3. কর্তব্য। তাপমাত্রা, পাইপের আকার, নিরোধক, পরিবেষ্টন, সরবরাহ ভোল্টেজ এবং রানের দৈর্ঘ্য বজায় রাখুন প্রতি মিটারে আপনার আসলে প্রয়োজনীয় ওয়াট সেট করুন।
4. সিস্টেম হার্ডওয়্যার। কোল্ড লিড, জংশন বক্স, থার্মোস্ট্যাট, সেন্সর এবং গ্রাউন্ড-ফল্ট সুরক্ষা সিদ্ধান্ত নেয় যে অনুমোদনটি ইনস্টলেশনে টিকে আছে কিনা।

অর্ডারটি বিপরীত করুন এবং আপনি ক্লাসিক প্রকল্পের ব্যর্থতা পাবেন: দামে কেনা কেবল, তারপর শুরু করার ছয় সপ্তাহ আগে একটি পুনরায় ডিজাইন করুন কারণ জংশন বক্সটি Ex e এর পরিবর্তে IP66 ছিল।

ধাপ 1: এলাকা শ্রেণীবিভাগ এবং তাপমাত্রা ক্লাস একসাথে পড়ুন

অঞ্চল এবং বিভাগ বিভিন্ন কাগজপত্রের সাথে একই ঝুঁকি বর্ণনা করে

IEC এবং ATEX অনুশীলন একটি উদ্ভিদকে জোনে বিভক্ত করে, যখন উত্তর আমেরিকা বিভাগ ব্যবহার করে। জোন 1 বিস্তৃতভাবে ক্লাস I, বিভাগ 1 এবং জোন 2 বিভাগ 2 এর সমান। ব্যবহারিক ফলাফলটি সহজ: বিভাগ 2-এর জন্য প্রত্যয়িত একটি কেবল একটি জোন 1 স্পেসিফিকেশনকে সন্তুষ্ট করবে না, যদিও দুটি বর্ণনা একটি টেন্ডার নথিতে বিনিময়যোগ্য বলে মনে হয়।

তাপমাত্রা শ্রেণী একটি পৃষ্ঠ সীমা, একটি পণ্য রেটিং নয়

গ্যাস বা ধূলিকণার তাপমাত্রা শ্রেণী এলাকার ভিতরে ইনস্টল করা সমস্ত কিছুর পৃষ্ঠের তাপমাত্রাকে ক্যাপ করে: T1-এর জন্য 450 °C, T2-এর জন্য 300°C, T3-এর জন্য 200°C, T4-এর জন্য 135°C, T5-এর জন্য 100°C এবং T6-এর জন্য 85°C৷ শীথের তাপমাত্রা যেটি বেশি গরম, প্রক্রিয়া তরল বা তারের নিজস্ব আউটপুট দ্বারা সেট করা হয় এবং সেখানেই বেশিরভাগ প্রকল্প ধরা পড়ে।

• একটি T4 (135 °C) এলাকায় একটি 100 °C রেখা হেডরুমের মাত্র 35 °C ছেড়ে যায়।
• একটি 150 °C স্টিম-আউট চক্র T5 বা T6 রেটযুক্ত যেকোন তারের বাইরে চলে যায়।
• একটি নিয়ন্ত্রিত নকশা, যেখানে একটি থার্মোস্ট্যাট বা লিমিটার তারের সর্বোচ্চ পৌঁছাতে বাধা দেয়, এটি প্রায়শই নিম্ন তাপমাত্রার ক্লাসের মধ্যে উচ্চ-আউটপুট কেবল রাখার একমাত্র উপায়।

ব্যর্থতার মোডগুলির জন্য যা শংসাপত্র একা প্রতিরোধ করে না, আমাদের নোট পড়ুন স্ব-নিয়ন্ত্রিত গরম করার তারগুলি বিপজ্জনক এলাকায় ব্যবহারের জন্য নিরাপদ কিনা .

ধাপ 2: ডিউটির সাথে কেবল পরিবারের সাথে ম্যাচ করুন

বেশিরভাগ জোন 1 পাইপওয়ার্কের জন্য 150 ডিগ্রি সেলসিয়াসের নীচে, স্ব-নিয়ন্ত্রক বা শক্তি-সীমাবদ্ধ টেপ হল সবচেয়ে সস্তা অনুগত উত্তর। তার উপরে, বা যেখানে বায়ুমণ্ডল পলিমার আক্রমণ করে, খনিজ-অন্তরক তারের জয় হয়। পাইপলাইনে কয়েক কিলোমিটার দীর্ঘ, ত্বক-প্রভাব ট্রেসিং একমাত্র ব্যবহারিক পছন্দ।

পাওয়ার-লিমিটিং ক্যাবল যেমন ACCCT সিরিজ দুটি চরমের মধ্যে বসে: এর আউটপুট স্ব-নিয়ন্ত্রক টেপের চেয়ে অনেক বেশি স্থিতিশীল, এবং এটি এখনও সাইটে দৈর্ঘ্যে কাটা যেতে পারে, যা নির্মাণের সময় একটি লাইন পরিবর্তন করা হলে তা গুরুত্বপূর্ণ।

প্রসেস লাইনের জন্য ACC-CT পাওয়ার-লিমিটিং হিট ট্রেসিং ক্যাবল স্থিতিশীল শক্তি-সীমাবদ্ধ আউটপুট, ফিল্ড কাট-টু-লেংথ নমনীয়তা, এবং রাসায়নিক-প্রতিরোধী জ্যাকেটগুলি পরিবর্তিত লাইনে তাপমাত্রা রক্ষণাবেক্ষণ এবং হিম সুরক্ষার জন্য উপযুক্ত। পণ্য দেখুন →

খনিজ-অন্তরক তারের ফলব্যাক যা প্রায়শই গরম বা যান্ত্রিকভাবে উন্মুক্ত লাইনে প্রথম পছন্দ হয়ে ওঠে, কারণ এটি আবরণের তাপমাত্রা সহ্য করে কোনো পলিমার পৌঁছাতে পারে না এবং এর ধাতব আবরণ কন্ডাকটরকে প্রকৃত যান্ত্রিক সুরক্ষা দেয়।

ধাপ 3: খাপ, বিনুনি এবং জারা প্রশ্ন

পলিমার জ্যাকেট বিনিময়যোগ্য নয়

স্ট্যান্ডার্ড পিভিসি জ্যাকেটগুলি একটি প্রক্রিয়া ইউনিটে নয়, ঘরোয়া হিম সুরক্ষার অন্তর্গত। ফ্লুরোপলিমার জ্যাকেটগুলি হাইড্রোকার্বন এবং বেশিরভাগ দ্রাবককে প্রতিরোধ করে, কিন্তু তারা এখনও উচ্চ তাপমাত্রায় নরম হয়ে যায় এবং কিছু সুগন্ধি বহু বছরের পরিচর্যায় তাদের মধ্যে প্রবেশ করে।

ধাতব আবরণ বিদ্যমান কারণ কিছু বায়ুমণ্ডল পলিমার খায়

অফশোর প্ল্যাটফর্ম, ক্লোরাইড-সমৃদ্ধ শীতল জলের এলাকা এবং টক পরিষেবা স্টেইনলেস স্টিলের বিনুনিকে দ্রুত ধ্বংস করে, যে কারণে অ্যালয় 825 শিথিং বিদ্যমান। ক্লোরাইড-সীমিত স্পেসিফিকেশনে খাপের পছন্দ একটি জারা সিদ্ধান্ত, বিপণন নয়।

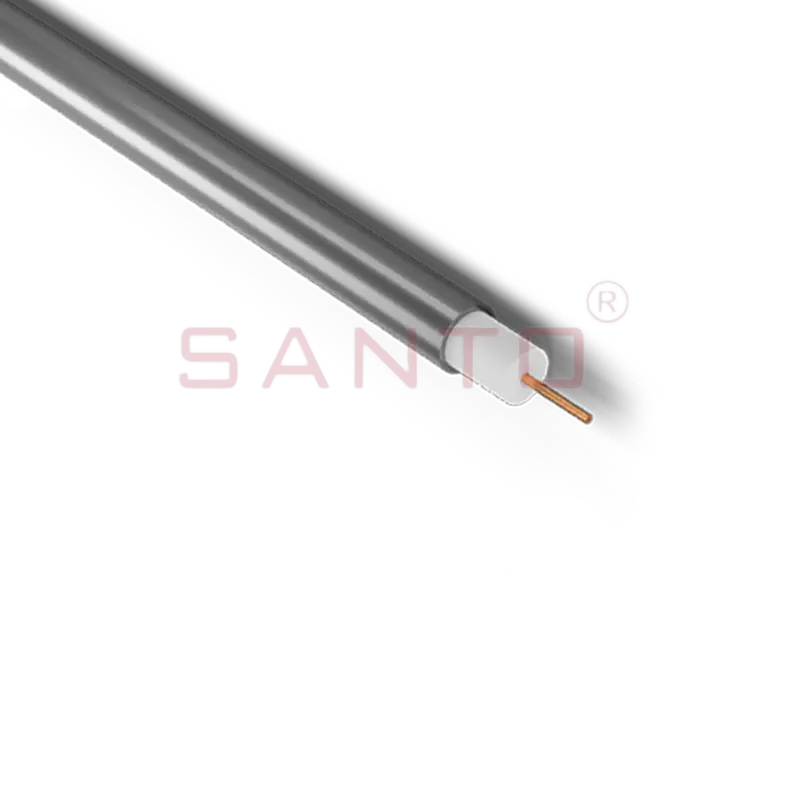

খাদ 825 বিপজ্জনক এলাকার জন্য খনিজ উত্তাপ গরম তারের আবরণ ক্লোরাইড-সমৃদ্ধ অফশোর, তেল, গ্যাস, রাসায়নিক এবং শক্তি পরিষেবাতে উচ্চ-তাপমাত্রা হিমায়িত সুরক্ষা এবং তাপমাত্রা রক্ষণাবেক্ষণের জন্য জারা-প্রতিরোধী MI তাপ ট্রেসিং। পণ্য দেখুন →

ধাপ 4: সমাপ্তি, নিয়ন্ত্রণ এবং গ্রাউন্ড-ফল্ট সুরক্ষা

একটি তারের বিপজ্জনক-এলাকা শংসাপত্র তার ঠান্ডা নেতৃত্বে থামে। ঠাণ্ডা সীসা ল্যান্ডে যাই হোক না কেন একই জোন, গ্যাস গ্রুপ এবং তাপমাত্রা শ্রেণী বহন করতে হবে, অথবা তারের যত ভালোই হোক না কেন ইনস্টলেশন অ-সঙ্গত।

• Ex e বা Ex d সংস্করণে জংশন বক্স, তারের ব্যাসের সাথে মিলে যাওয়া প্রত্যয়িত তারের গ্রন্থি।
• বিপজ্জনক-এরিয়া থার্মোস্ট্যাট, হয় পাইপলাইন ইন্ডাকশন বা সারফেস সেন্সিং প্রকার, তাই সার্কিট পরিবেষ্টিত অনুমানের পরিবর্তে লোডের উপর সুইচ করে।
• প্রাক্তন অনুমোদিত তাপমাত্রা সেন্সর. MMP-PT100Ex রেঞ্জ 482 °C পর্যন্ত পরিমাপ করে, যা স্টিম-আউট এবং উচ্চ-তাপমাত্রার ট্রেসিং ডিউটি ​​কভার করে।
• প্রতিটি শাখায় গ্রাউন্ড-ফল্ট সুরক্ষা। IEC অনুশীলন এবং NEC 427.22 উভয়ই এটি আশা করে, এবং 30 mA একটি সাধারণ ট্রিপ স্তর।

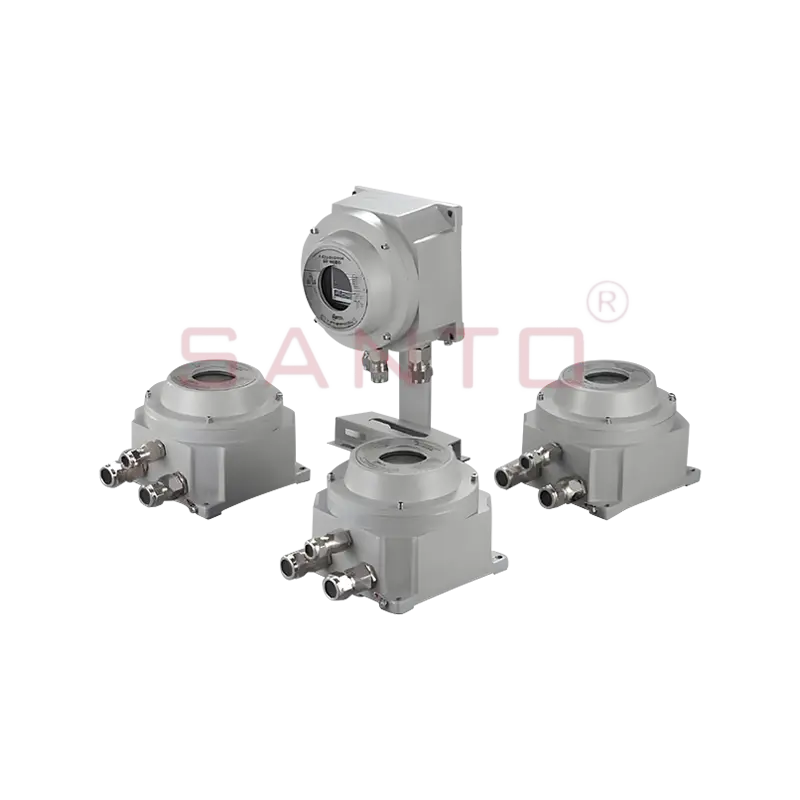

HDBK-WK ইলেকট্রিক হিট ট্রেসিংয়ের জন্য বিস্ফোরণ-প্রুফ তাপমাত্রা নিয়ন্ত্রক বুদ্ধিমান টার্মিনাল তাপমাত্রা নিয়ন্ত্রণ আনুষঙ্গিক যান্ত্রিক তাপস্থাপক প্রতিস্থাপন, সুরক্ষা, সতর্কতা, পর্যবেক্ষণ, এবং বৈদ্যুতিক ট্রেসিং সিস্টেমের জন্য যোগাযোগ ফাংশন সঙ্গে. পণ্য দেখুন →

কমিশনিং এবং রক্ষণাবেক্ষণ চেক যা বাস্তব সমস্যাগুলি ধরে

চারটি চেক অপারেশনের প্রথম বছরের মধ্যে তাদের খরচ পরিশোধ করে, এবং সেগুলি এড়িয়ে যাওয়া হল কীভাবে নিরাপদ ডিজাইনগুলি অনিরাপদ ইনস্টলেশনে পরিণত হয়৷

• তাপ নিরোধক বন্ধ হওয়ার আগে এবং আবার শক্তি দেওয়ার আগে 500 VDC-তে প্রতিটি সার্কিটে অন্তরণ প্রতিরোধের পরিমাপ করুন।
• লাইনটি স্থিতিশীল হয়ে গেলে, তারের শক্তিযুক্ত এবং স্বাভাবিক প্রক্রিয়া তাপমাত্রায় লোডের অধীনে একটি থার্মোগ্রাফিক জরিপ চালান।
• যখনই প্রক্রিয়া তাপমাত্রা বা পণ্য পরিবর্তন হয় তাপমাত্রা শ্রেণী পুনরায় পরীক্ষা করুন; 90 ডিগ্রি সেলসিয়াসে একটি তারের সম্মতি 140 ডিগ্রি সেলসিয়াসে নাও হতে পারে।
• প্রতিটি শাটডাউনে আর্দ্রতার জন্য জংশন বাক্সগুলি পরিদর্শন করুন, এবং ট্রেস রাউটিং দেখানো হিসাবে নির্মিত অঙ্কনগুলি রাখুন৷

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

স্ব-নিয়ন্ত্রক তারের জোন 1 এ ব্যবহার করা যেতে পারে?

হ্যাঁ, যখন এটি সঠিক বিপজ্জনক-এরিয়া সার্টিফিকেশন বহন করে এবং এর খাপের তাপমাত্রা এলাকার তাপমাত্রা শ্রেণীর মধ্যে থাকে। তারের নিজেই খুব কমই সমস্যা; সমাপ্তি সাধারণত হয়.

একটি বিপজ্জনক এলাকায় সবসময় একটি থার্মোস্ট্যাট প্রয়োজন?

নং। কম রক্ষণাবেক্ষণের তাপমাত্রা সহ জোন 2-এ, স্ব-নিয়ন্ত্রক কেবল এবং একটি অনুমোদিত জংশন বক্স প্রায়ই যথেষ্ট। উচ্চ শক্তির ঘনত্ব সহ জোন 1-এ, একটি থার্মোস্ট্যাট বা লিমিটার টি-রেটিং বৈধ রাখে৷

খনিজ-অন্তরক তারের সাইটে দৈর্ঘ্য কাটা যাবে?

সাধারণত না. MI কেবলটি কারখানার দৈর্ঘ্যে সিল বন্ধের সাথে সরবরাহ করা হয়, তাই সঠিক দৈর্ঘ্যের অর্ডার দেওয়া একটি নকশা কাজ, ইনস্টলেশনের বিশদ নয়।

প্রক্রিয়াকরণের পর তাপমাত্রা বৃদ্ধি পেলে কী হবে?

অবিলম্বে তাপমাত্রা ক্লাস চেক পুনরায় চালান. লাইনের তাপমাত্রায় 30 °C বৃদ্ধি একটি কমপ্লায়েন্ট ইনস্টলেশনকে এর টি-রেটিং-এর বাইরে ঠেলে দিতে পারে, এবং ফিক্সটি ভিন্ন থার্মোস্ট্যাটের পরিবর্তে একটি ভিন্ন তারের পরিবার হতে পারে।

আপনার যদি এলাকার শ্রেণিবিন্যাস অঙ্কন, লাইনের আকার, নিরোধক বিবরণ এবং প্রয়োজনীয় তাপমাত্রা বজায় থাকে তবে নির্বাচন একটি বিতর্কের পরিবর্তে একটি সংক্ষিপ্ত ইঞ্জিনিয়ারিং অনুশীলনে পরিণত হয়। এর মাধ্যমে আমাদের ইঞ্জিনিয়ারদের কাছে সেই চারটি আইটেম পাঠান যোগাযোগ পৃষ্ঠা এবং আমরা একটি কেবল পরিবার, একটি পাওয়ার ঘনত্ব এবং মিলিত এক্স-রেটেড হার্ডওয়্যার নিয়ে ফিরে আসব৷
